２か月前から始まった、LEDによる光の実験。
前回は光の３原色に１つの色を加えて、白色を表現しました。



まずは、今実験のおさらいです。
光は加法混色と減法混色の２種類があります。

絵具の様に、混ぜていくと明度と彩度が低くなっていく減法混色。
主にプリンタなどで利用されます。

一方、光を混ぜていくと明度が上がっていく加法混色。
主にディスプレイなどで利用されます。
今回はLEDで光を発するので、加法混色を扱います。

加法混色で利用する色はRGBと呼ばれる、赤、緑、青の英語の頭文字をとったもの。
RGBを同一の強さで混ぜると、白になります。
他にも、青と黄色の混色などでも白を表現することができます。
LEDでは他にも黄、白があります。

PPCでスクリーンを作成し、そこに光を当てて、色の変化を観察しました。

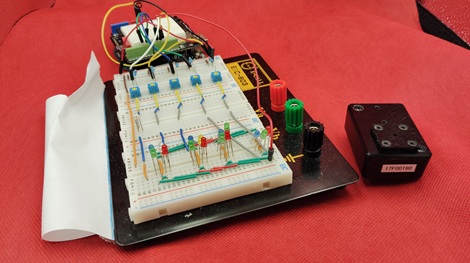

下の写真は、PPCをスクリーンにして、LEDの波長を調べるモデルを示しています。
ベイヤー配列他を用いて、RGBに加える色による差異を確認しました。
以上が前回までに行った作業と理論になります。


今回は、前回の回路を利用して、LEDのスペクトル分析を行っていきます。
分析方法としては、以下の手順で行います。
�@各色のLED（赤、緑、青、黄、白）のスペックシートの確認
�A�@の実測
�B合成白色の実測
�@と�Aの比較で、分析器の確認。
�Aの各色の特性と�Bで合成されているか
を確認していきます。


�@LEDのスペックシートの確認。
購入した秋月電子社のサイトに掲載されているスペックシート(PDF)を確認します。
赤色LED/OSR5JA3Z74A
緑色LED/OSG5TA3Z74A
青色LED/OSB5YU3Z74A
黄色LED/OSY5JA3Z74A
白色(昼光色)LED/OSW4YK3Z72A
ここで確認する項目は１つ。２ページ目左下のグラフ「Wavelength Characteristics（波長特性）」です。
各LEDがどの波長の波を強く出しているかを確認できます。
後ほど、実測値との比較のために、抜粋した図を掲載します。

赤、緑、青、黄に関しては、それぞれの波長を頂点として、綺麗なとがった山型をしています。
一方の白の場合、紫から赤の可視光線に単色の波長はありません。
２色以上の色を加法合成した波形が白色に見えます。
白色LEDの場合、青色をベースに、黄色の波長が合成されています。
これは、
青色LEDの表面に黄色の蛍光体が塗布されています。
発色の原理はLEDの光が蛍光体に反応して黄色が光り、青色との混色で白を表現しています。


�A実測
LEDを単色で光らせ、そのスペクトル分析を行います。
各LEDの仕様値（スペックシート）と実測値を並べて比較してみます。

いずれも周波数帯は同じような結果になりました。
左がスペックシートの抜粋、右側が実測のデータになります。
測定器の値が、7,000を超えたところで頭打ち（平坦）になっています。
これは、光が測定器の範囲を超えている事が原因だと考えられます。

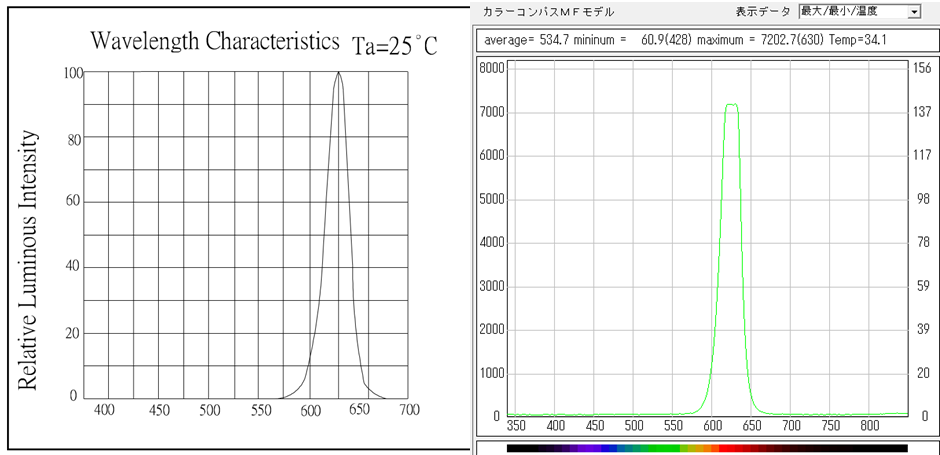

赤色

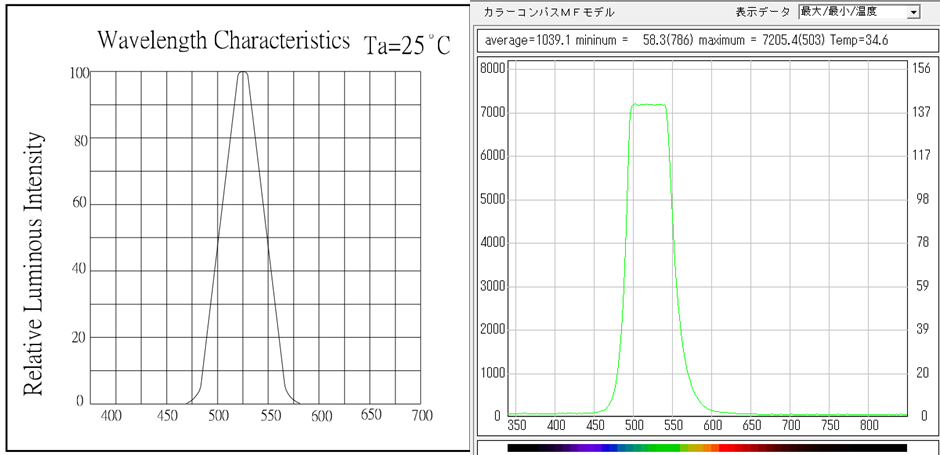

緑色

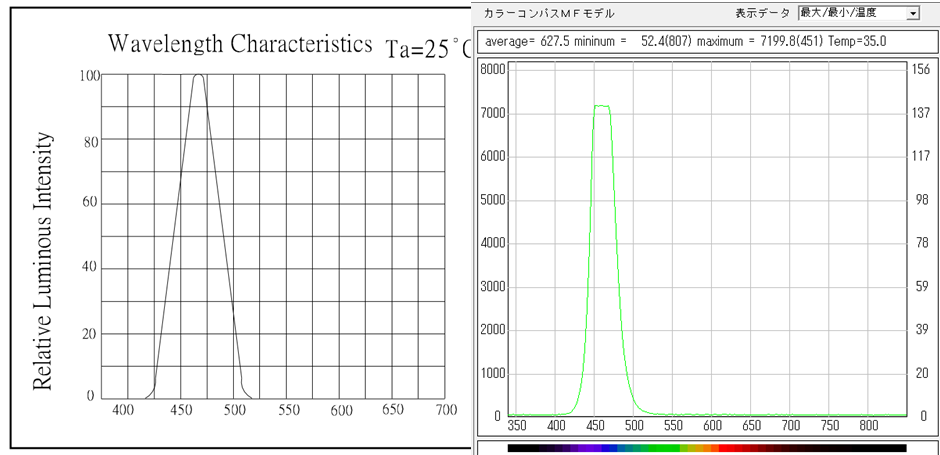

青色

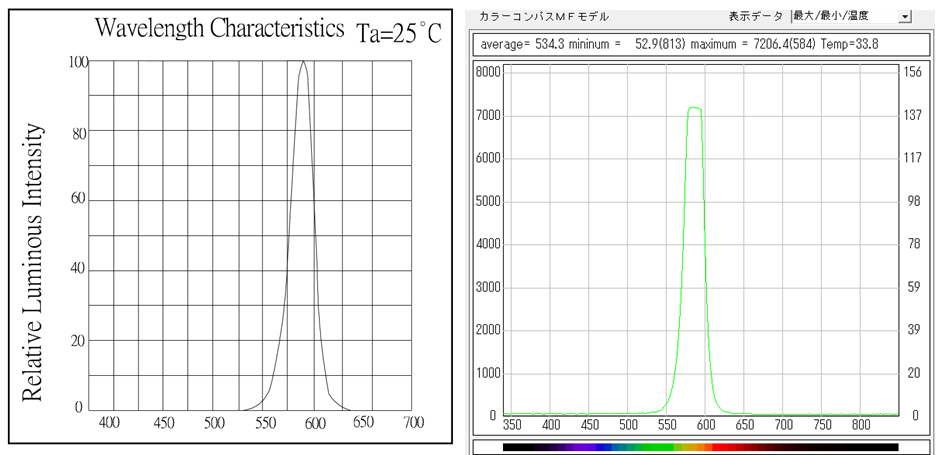

黄色

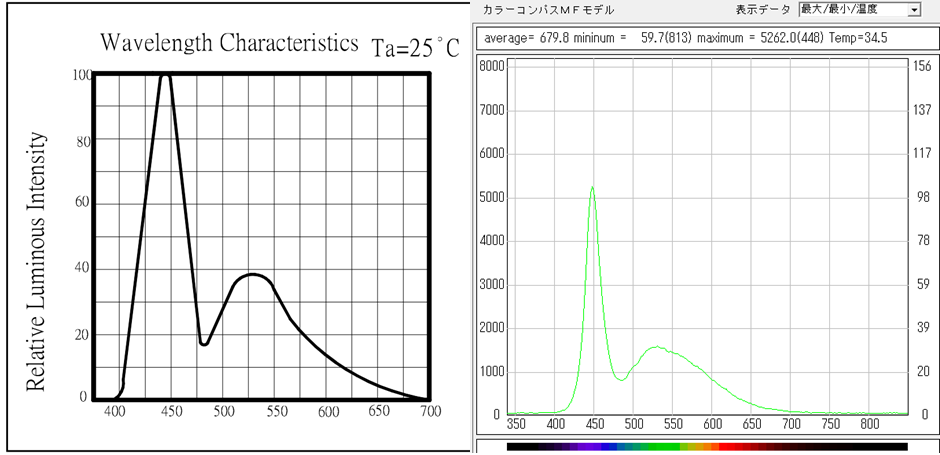

白（昼光）色

�B合成白色の実測
前回作成した、５パターンの内４パターン（白色LEDは除く）の実測グラフを列挙します。
いずれも合成された白色部分を測定点としました。

思ったより、ばらつきが出たと思います。
この原因は明らかで、測定器の測定位置が若干ずれて、特定色のLED側によってしまったため、バランスが崩れた波形になりました。
この現象につきましては、次回対応策を示せればと思います。

では、各配列を見てみましょう。

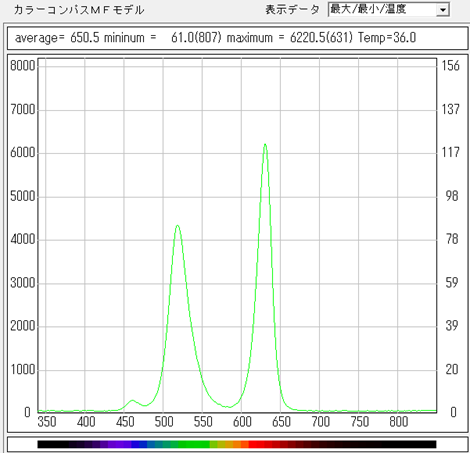

RGB

赤、緑の山がしっかり表示されています。470付近の青も小さな山ができているため、
３色の測定ができている事は間違いありません。
測定点が赤寄りになっていた図となります。

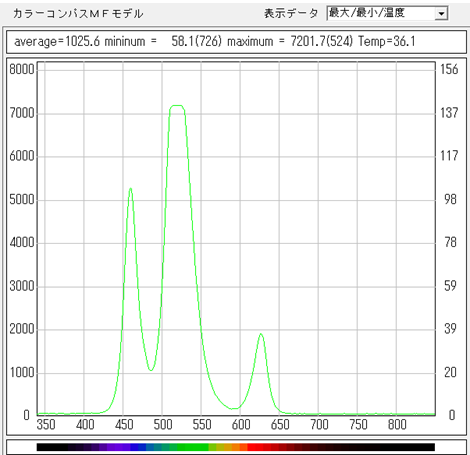

RGBG

高さの違いはありますが、赤、緑、青の３つの山が観測できます。
緑色のLEDを２つ使っているため、緑色が青色の約２倍になっているのは正常でしょう。
赤が微妙に低いのは、測定点のずれが原因だと思います。

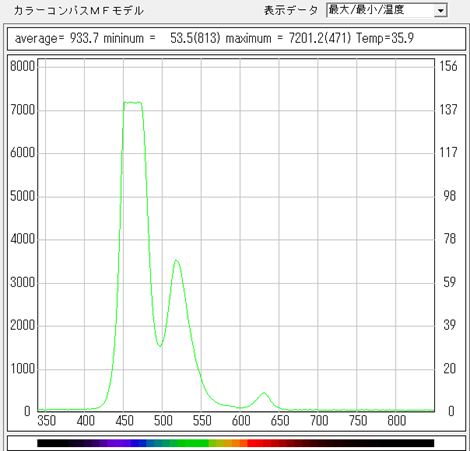

RGBY

本来であれば、黄色の山が出来上がり、赤、緑、青、黄とも同じ高さ（強さ）になるはずです。
この図を見る限り、青色LEDにかなり近かったことが予想されます。


 

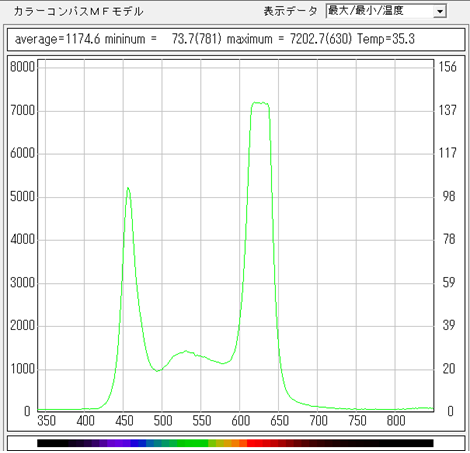

RGBW

白（昼光）色ですが、やはり緑の山が小さく、赤に近かったことが想像されます。
しかし、面白いのは青色が高いことです。
今回の配列では、赤の隣は白と緑で、青は対極に位置しています。
ですので、赤の次に青が強いのは少し考えづらいです。

ここで思い出してもらいたいのが、白色LEDの波長分析。
青の波長がもっとも強く、そこに黄が追加されたような波長でした。
赤、白、緑、青の順番に測定点が近かったのが原因と推論できます。




今回は、スペクトル分析器を用いて、LEDの波長特性や合成白色の波長分析を行ってみました。
次回はカラーフィルターに関しての実験していきたいと思います。
