前回から始まった、LEDによる光の実験。

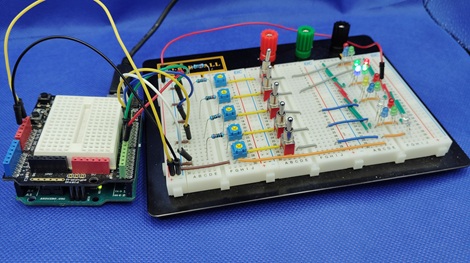

前回は回路のプロトタイプを作成し、LEDのオン／オフの物理的なスイッチと、16段階でグラデーションを起こすArduinoを接続して機能を組み込みました。



まずは、前回のおさらいです。
光は加法混色と減法混色の２種類があります。

絵具の様に、混ぜていくと明度と彩度が低くなっていく減法混色。
主にプリンタなどで利用されます。

一方、光を混ぜていくと明度が上がってい加法混色。
主にディスプレイなどで利用されます。
今回はLEDで光を発するので、加法混色を扱います。


加法混色で利用する色はRGBと呼ばれる、赤、緑、青の英語の頭文字をとったもの。
RGBを同一の強さで混ぜると、白になります。
LEDでは他にも黄、白があります。

PPCでスクリーンを作成し、そこに光を当てて、色の変化を観察しました。
以上が前回までに行った作業と理論になります。


前回のまとめで話題を出しましたが、LEDの指向性を考慮し、LEDの配置を変更して白色を出しやすいレイアウトに変更しました。
LEDを主に４個で１ユニットとして、極力近づけさせました。

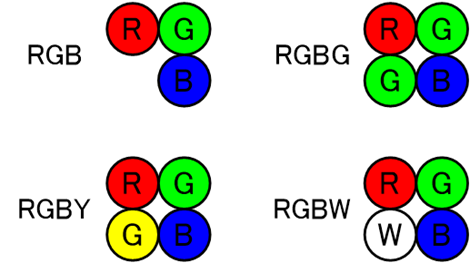

LEDのユニットは、次の通り。
左上を起点にし、時計回りで各色のLEDを配置していきます。
この配列方法を、考案者の名前から、ベイヤー配列（Bayer Filter）と呼びます。
・RGB 赤緑青
・RGBG　赤緑青緑
・RGBY　赤緑青黄
・RGBW　赤緑青白
・W 　　白
RGBをベースに５ユニットを作りました。


本来であれば、RGBで事が足りるはずなのですが、そこに1色追加しています。
・緑を追加した場合。
この方法は最も利用されているLEDを４つ使った構成となります。
緑は、人間の目には反応が強く、敏感に反応するために利用されます。
デジタルカメラなどでは一般的な配列となります。

・黄を追加した場合。
黄を追加することで、色の再現力を上げることができます。
シャープ製のクワトロンで用いられているようです。

・白を追加した場合。
輝度（明るさ）を上げることができます。
RGBで、色を調整し、白色LEDでブーストをかけるイメージかと思います。

あとは比較用に、シンプルなRGBと白色LEDで白を表現していきます。

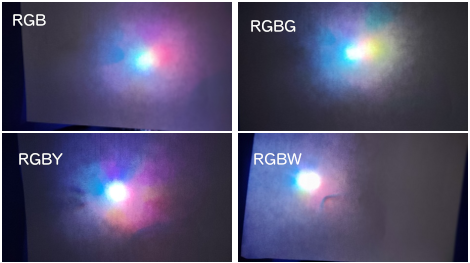

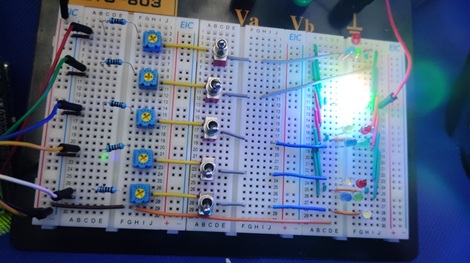

以下の写真は、先に挙げた順にスクリーン当てた写真となります。



RGBのみ（１つめ）の白色は弱かったですが、残りは白色が綺麗に発色しました。
それぞれの配置で白色を中心として、各色のグラデーションが印象的だと思います。

抵抗値やArduinoの出力で各LEDの発行の強さを調整すると発色を調整することができます。
ですので、更に細かい微調整を行えば、発色の特徴を表現できたかもしれません。



今回は、ベイヤー配列などを利用して、白色の再現実験を行いました。
次回はLEDに関しての深堀をしていきたいと思います。
