今回は、モノづくりの設計図面において、製品のあらゆる角度を完全に網羅する「六面図（ろくめんず）」について解説します。
前回の記事で、三面図を紹介しました。
椅子のような立方体から一部削った物体で紹介。実際の一例としてマグカップを「真上」と「真横」から見た二面図（カップが足りなかった）を写真付きで紹介しました。

簡単な図形であれば、三面図で描くことができます。しかし、複雑な図形になると、図面が複雑になり、可読性が落ちてしまい、本来の長所であった「一枚の図面で簡潔に」ができなくなってしまいます。
そこで登場するのが、物体を前後・左右・上下の全6方向から完全に捉える「六面図」です。
（個人的な考察ですが、六面図が省略されて三面図が誕生したのかもしれません）

1. 3D CADの時代に「六面図」が必要とされる理由

現在では、3D CADの立体データを画面上でグルグルと回せば、どの角度からでも製品を確認できます。しかし、実際の製造現場や検図（図面のチェック）の場では、今でも2Dの六面図が重要な役割を担っています。
3Dデータは全体の雰囲気を掴むのには最適ですが、「すべての面にある穴のサイズや、各種の指示を一目で、見落としなく確認する」という点においては、1枚に全方位が展開されている六面図の方が、圧倒的にミスを防ぎやすく、仕事の効率が良いのです。

2.六面図の配置とそれぞれの名前

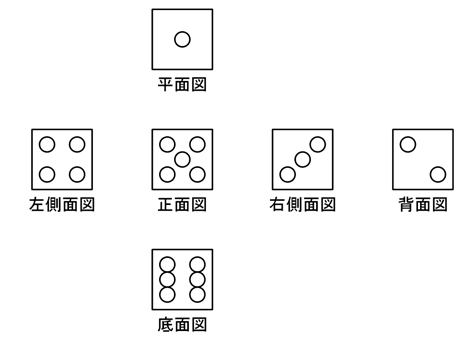

日本で広く使われている「第三角法」では、六面図の配置と名前が厳格に決まっています。中心になるのは、やはり物体のメインの顔となる「正面図」です。
・平面図（へいめんず）：正面図の【真上】に配置（真上から見た図）
・正面図（しょうめんず）：図面の【中心】に配置（基準となる図）
・底面図（ていめんず）：正面図の【真下】に配置（真下から見た図）
・右側面図（うそくめんず）：正面図の【右横】に配置（右真横から見た図）
・左側面図（さそくめんず）：正面図の【左横】に配置（左真横から見た図）
・背面図（はいめんず）：一般的に右側面図の【さらに右横】に配置（真後ろから見た図）

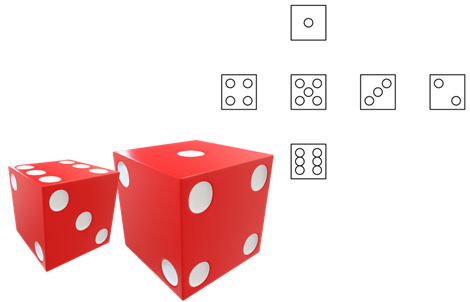

サイコロの目をイメージしてみてください。正面図を中心に、「右に回り込んで見たものは右に、上に回り込んで見たものは上に」配置していくのが日本のルール（第三角法）です。
サイコロの目は、配置が決まっています。反対側の数字を足すと七になるのは有名ですが、２の右隣は４となります。
「天一地六、東三西四、南五北二（てんいちちろく、とうさんせいし、なんごほくに）」のような呪文的な覚え方もあります。
よって、サイコロを六面図に当てはめた場合の一例として、以下のような対応表ができます。
（手前を南に仮定して作成）

図面名	サイコロの目	方向（前述）
平面図	１	真上
正面図	５	南
底面図	６	真下
右側面図	３	東
左側面図	４	西
背面図	２	北

3.三面図との比較

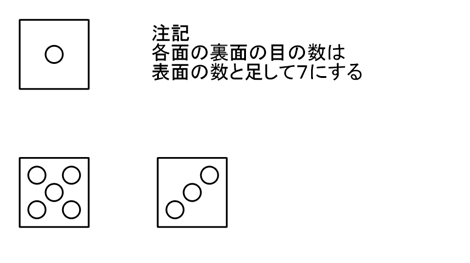

三面図では、上、前、横から観察することにより、モノの形状を把握することができます。
隠れた部分は、破線で表示することによって、複雑な形を表現することができます。
サイコロのように、目が彫られている（印刷されている）場合には、注記を用いて指示することができます。
このような場合、三面図＋注記より六面図の方がイメージしやすいのではないでしょうか？
また、サイコロが数字ではなく、仮に動物などの時にもイメージしやすいと思います。

まとめとしては、三面図、六面図ともそれぞれのメリットがあり、表現したい内容によって、適しているものが異なります。
何を伝えたいか。その用途に合わせて、使い分けられる技術が身に着けれられればと思っております。



今回は、サイコロを例にとり、六面図と三面図との簡単な比較を紹介しました。


設計図面から、設計者の意図を読み解くことができます。
図面を正しく書き、正しく読みましょう！
